Rotura de puente térmico

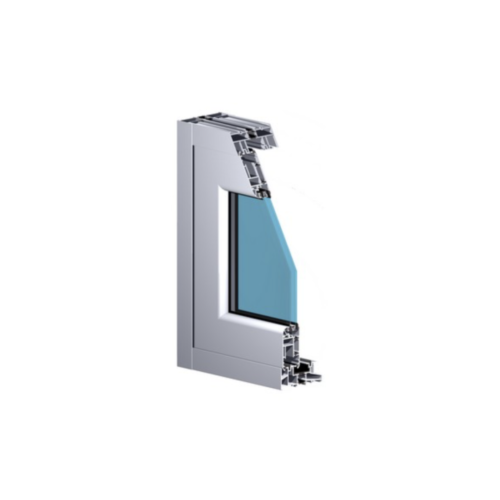

Sistema corredera perimetral con rotura térmica que se lleva a cabo mediante varillas de poliamida con 14,6 mm, 18 mm y 20 mm, reforzadas con un 25% de fibra de vidrio.
Este sistema sufrió una evolución enorme con la introducción de algunos perfiles complementarios, pero es la nueva gamma BENELUX quien hace de esta serie uno de los sistemas corredera más completos y más innovadores del mercado.
Sus líneas estéticamente impares, combinan a la perfección con su funcionalidad y calidad de materiales.
Posibilidades de apertura:
• Corredera: mono-rail, 1, 2, 3, 4 y 6 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
CARACTERÍSTICAS DEL SISTEMA
Sistema de aluminio para ejecución de huecos correderos de grandes dimensiones de concepto minimalista en busca del máximo de transparência con el minimo de visión estructural.
PERFILES DE ALUMINIO
Perfiles extruidos en na aleación de aluminio 6060 para arquitectura de acuerdo con la norma NP EN 12020-02.
Son obtenidos por inserción de varillas de poliamida 6.6 reforzadas con 25% fibria de vidrio de 14.6mm en los marcos y 32mm en las hojas. El espesor medio de los perfiles de aluminio es de 2mm.
MARCOS
Sección de marco fijo o de corte recto de 82.7mm monocarril, de 180mm bicarril o 277.3 tricarril;
Perfil guía inferior deslizante de aluminio con doble rodamiento de alto rendimiento o con guía de carril, ambos en acero inoxidable.
Este sistema incluye soluciones con solape empotrados para permitir la integración en el suelo, así como pre marcos para una mejor y eficaz aplicación de los marcos y un drenaje más eficiente. También existe la posibilidad de aplicar remates interiores o exteriores.
HOJAS
Sección de hojas de vista muy reducida de corte recto con montaje por ligación mecanica;
Vidrio doble o triple aislante con sellado secundario de silicona de 34 mm a 56 mm de espesor total, compuesto por tipos de vidrio exterior templado o termoendurecible y vidrio interior laminado o laminado templado.
Siliconas estructurales recomendadas: Dow Corning 895 black o Sikasil SG20 black; Hojas reforzadas para grandes dimensiones.
Solución de red mosquitera.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Sistema de correr perimetral con rotura térmica de linea reta con capacidad para vidrios triplos destinado a la arquitectura contemporanea.
Este sistema fue concebido para responder as exigencias termicas y acusticas y para proporcionar las mejores prestaciones de conforto, economia y desempenho.
Caracteristicas principales:
• Marco de 105 mm
• Hoja de 48 mm
• Vista central de 79,5 mm ò 87 mm
• Peso máximo por hoja 300 Kg
• Vidrio hasta 36 mm
Posibilidades de apertura:
• Corredera: 1, 2, 3, 4 y 6 hojas.
• Corredera galandage: 1 y 2 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Puerta corredera con punte térmica de concepto minimalista, diseñada para vanos de grandes dimensiones, permitindo la máxima luminosidad con una reduzida vista de alumínio.
La sección del marco perimetral de 120mm com bi-rail.
Possibilidad de aplicación de perfiles de remate inferior en alumínio con rodamientos de elevadas prestaciónes en acero inxo AISI316. La vista central de aluminio es de apenas 20mm.
• Dimensiones minimas – maximas de hoja: 300mm – 3000mm (L);
• Dimensiones minimas – maximas de hoja: 500mm – 3000mm (H);
• Peso maximo de 300Kg por hoja;
• Area maxima de 7m2 por hoja;
• Acristalamiento de 32mm;
Posibilidades de apertura:
• Corredera: 1, 2, 3 y 4 hojas. Apertura en angulo
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Sistema corredera con rotura térmica que se lleva a cabo mediante varillas de poliamida (con 24 mm en el marco y 14.6 mm en la hoja) reforzadas con un 25% de fibra de vidrio.
Las secciones del marco podrán ser de 123 mm y 189,35 mm, normal y tri-rail respectivamente mientras que la ventana tiene 50,6 mm de sección con un espesor medio de los perfiles de aluminio de 2 mm.
Este sistema es específico para puertas de grandes dimensiones. Su funcionamiento se basa en un sistema mecánico montado en conjunto con las hojas, que permite la elevación de las mismas en la maniobra de apertura y el descenso en la de cierre.
Este sistema permite una mayor facilidad en la apertura de las hojas y un mayor aislamiento al aire cuando son cerradas.
Permite dimensiones de 3,35 (L) x 3,20 (H) metros por hoja y un peso máximo de 400 kg/hoja
El carril por el que se deslizan las hojas es de acero inoxidable para evitar el desgaste de la pieza.
Posibilidades de apertura:
• Corredera: 1, 2, 3, 4 y 6 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Sin rotura de puente térmico
Sistema de puertas e ventanas correderas tradicional y Euro.
Las secciones del marco y hoja son respectivamente de 72,1 mm y 23,6 mm, con un espesor medio de los perfiles de aluminio de 1.4 mm.
Este sistema presenta también la opción tri-rail y doble ventana.
Posibilidades de apertura:
• Corredera: 1, 2, 3 y 4 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Sistema de puertas e ventanas correderas tradicional y Euro.
Las secciones del marco y hoja son respectivamente de 95 mm y 34,6 mm, con un espesor medio de los perfiles de aluminio de 1.4 mm.
Este sistema presenta también la opción tri-rail e doble ventana.
Posibilidades de apertura:
• Corredera: 1, 2, 3 y 4 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Sistema de puertas e ventanas correderas que contempla también la solución de doble ventana.
Las secciones del marco y hoja son respectivamente de 60 mm y 22 mm, con un espesor medio de los perfiles de aluminio de 1,3 mm.
En el sistema de doble ventana el marco presenta una sección de 180,8 mm.
Los perfiles fundamentales en este sistema se complementan con otros tales como: Hojas con refuerzo, esquineros, zócalos, marcos de solape, maineles, etc.
Posibilidades de apertura:
• Corredera: 1, 2, 3, 4 y 6 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Sistema de puertas e ventanas correderas con excelente estanqueidad al agua.
Las secciones del marco y hoja son respectivamente de 70 mm y 28 mm, con un espesor medio de los perfiles de aluminio de 1,5 mm.
Este sistema presenta también la opción de doble ventana con marco de rotura térmica con una sección de 200 mm.
Los perfiles fundamentales en este sistema se complementan con otros tales como: Hojas con refuerzo, esquineros, zócalos, marcos de solape, maineles, etc.
Este sistema debido á sus marcos inferiores revolucionarios consigue una excelente drenaje de agua, obteniendo valores de estanqueidad al agua solamente comparables con los sistemas de batiente.
Posibilidades de apertura:
• Corredera: 1, 2, 3 y 4 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Sistema corredera perimetral con hojas de línea recta y línea redondeada.
Las secciones del marco podrán ser de 40 mm y 45 mm, compatibles con las series de batiente AZ y AX respectivamente.
Las secciones de hoja recta y redondeada son respectivamente de 26 mm y 27,5 mm.
Posibilidades de apertura:
• Corredera: 1, 2, 3, 4 y 6 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
Sistema corredera perimetral adecuado la ejecución de puertas normales así como puertas de gran porte.
Las secciones del marco podrán ser de 122 mm y 184 mm, normal y tri-rail respectivamente mientras que la ventana tiene 50,6 mm de sección con un espesor medio de los perfiles de aluminio de 1,8 mm.
Este sistema presenta la versión corredera normal y elevable.
Posibilidades de apertura:
• Corredera: 1, 2, 3, 4 y 6 hojas.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.
