Rotura de puente térmico
Sistema de batiente con canal europeo, con rotura térmica obtenida por inserción de varillas isolantes de poliamida con 14,6 mm, reforzadas con 25% de fibra de vidrio y junta central en EPDM.
Las secciones de marco y hoja son de 45 mm y 53 mm respectivamente, con un espesor medio de los perfiles de aluminio de 1.5 mm en ventanas y 1.7 mm en puertas.
Este sistema presenta también el llamado «Módulo Tradición», con secciónes de marco y hoja de 70 mm y 53 mm respectivamente.
Hay posibilidades de hoja recta o curva.
Posibilidades de apertura:
• Apertura interior: batente, oscilo-batiente, plegable, oscilo-paralela.
• Apertura exterior: batente, proyectante-deslizante, Pivotante.
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.
Sistema de batiente con canal europeo, con rotura térmica obtenida por inserción de varillas isolantes de poliamida tipo Ómega, con 24 mm reforzadas con 25% de fibra de vidrio y junta central en EPDM.
Las secciones de marco y hoja son de 55 mm y 63 mm respectivamente, con un espesor medio de los perfiles de aluminio de 1.5 mm en ventanas y 1.7 mm en puertas.
Este sistema presenta también el llamado «Módulo Tradición», con secciónes de marco y hoja de 79,4 mm y 62,4 mm respectivamente.
Posibilidades de apertura:
• Apertura interior;
• Apertura exterior;
• Oscilo-batiente;
• Oscilo-paralela;
• Proyectante-deslizante;
• Pivotante;
• Plegable;
Sistema de batiente con canal europeo, con rotura térmica obtenida por inserción de varillas isolantes de poliamida con 24 mm, reforzadas con 25% de fibra de vidrio y junta central en EPDM.
Las secciones de marco y hoja son de 60 mm y 68 mm respectivamente, con un espesor medio de los perfiles de aluminio de 1.5 mm en ventanas y 1.7 mm en puertas.
Este sistema presenta también el llamado «Módulo Tradición», con secciónes de marco y hoja de 84,5 mm y 68 mm respectivamente.
Posibilidades de apertura:
• Apertura interior: batente, oscilo-batiente, plegable, oscilo-paralela.
• Apertura exterior: batente, proyectante-deslizante, Pivotante.
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.
Sistema de batiente con hoja oculta de canal europeo con rotura térmica obtenida por inserción de varillas isolantes de poliamida tipo ómega de 24 mm, reforzadas con 25% de fibra de vidrio y junta central en EPDM.
Las secciones de marco y hoja son de 60 mm, con un espesor medio de los perfiles de aluminio de 1.5 mm.
Existen las possibilidades de hoja recta o curva.
Posibilidades de apertura:
• Apertura interior: batente, oscilo-batiente.
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.
Características del sistema
Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.
El sistema AJi posibilita la ejecución de 3 versiones de carpinteria:
• Linea recta;
• Linea curva;
• Linea oval.
El sistema AJi permite la aplicación de vidrios dobles u triples de alto rendimiento por forma a responder a los requisitos de aislamento térmico y acústico.
Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto llamado por ThermoProfile, el Sistema AJi proporciona elevadas prestaciones de confor y de economia energetica.
Perfiles de aluminio
• Los perfiles de aluminio son extruidos en alleación de aluminio 6060 para arquitectura de acuerdo com la norma NP EN 12020-02.
• Rotura térmica obtenida por inserción de varillas aislantes de políamida tipo ómega de 24 mm reforzadas con 25% de fibra de vidrio.
• Espessor medio de los perfiles de aluminio de 1.7 mm.
Marcos
• Profundidad de los marcos de 70 mm con triple camara;
• Perfiles con rotura térmica con varillas de políamida tipo ómega de 24 mm;
• Marcos com doble escuadra de rápido apriete y escuadras de alineamiento para montaje a englete;
• Travesaños con doble unión para un apriete más eficaz;
• Marcos rústicos;
• Marco de conexión al sistema corredera con rotura térmica CW.
Hojas
• Profundidad de las hojas de 78 mm con triple camara;
• Hojas con rotura térmica con varillas de poliamida tipo ómega de 24mm;
• Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje a englete;
• Perfil inversor con agujero para una mejor aplicación del tope inversor.
Dimensionamiento y maniobrabilidad
• Dimensiones mínimas – máximas de hoja: 340 mm – 1700 mm (L); 340 mm – 3000 mm (H);
• Peso máximo para ventanas u puertas de paso con oscilobatiente hasta 170 Kg;
• Peso máximo para puertas de entrada hasta 160 Kg/hoja;
• Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y oscilo-paralela;
• Solución de perfil para puertas peatonales u de paso de apertura interior u exterior según norma PMR (personas con mobilidad reducida);
• Acristalamiento para vidrio doble u triple desde 20 mm hasta 55 mm;
• Estanqueidad asegurada mientras doble juntas en EPDM (interior y central).
Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.
Características del sistema
Sistema abisagrado con rotura de puente térmico de elevadas prestaciones térmicas y acústicas.
El Sistema AJi Canal 16 fué concebido con una cámara de 16 mm para permitir la aplicación de herrajes especiales con afinación tridimensional dotándole de una mayor eficacia en seguridad y formas de cierre.
El Sistema AJi Canal 16 ofrece 5 versiones de ejecución de carpintería:
• Linea recta;
• Linea curva;
• Linea oval;
• Linea oculta;
• Linea oculta ventilada.
Permite la aplicación de vidrios dobles o triples con un alto rendimiento pra responder a las máximas exigencias de estanqueidad térmica e acústica,de acuerdo con la directiva nº 2010/31/EU.
Asimismo con la aplicación de el denominado ThermoProfile (barras de isolación térmica), este sistema proporciona grandes prestaciones, proporcionando una gran economía energética satisfaciendo los requisitos del Decreto-Lei nº 194/2015 y de Portales 379-A/2015.
Perfiles de Aluminio
• Son extruidos en la aleacción 6060 para la arquitectura de acuerdo con la normativa europea NP EN 12020-02.
• Los perfiles aplicados con rotur térmica se obtienen por la insercción de una poliamida tipo omega de 18 mm, 24 mm o 30 mm, reforzadas con un 25% de fibra de vidrio.
• El espesor medio de los perfiles de aluminio es de 1,7 mm.
Marcos
• Marcos de 70 mm con triple cámara;
• Perfiles con rotura térmica con varillas de políamida tipo ómega de 24 mm o 30 mm;
• Marcos fijos con doble escuadra de apriete rápido y escuadras de alineamiento para montaje en englete;
• Travesaños de doble unión pra una mayor eficacia de apriete;
• Marcos fijos tradicionales para el mercado portugués;
• Marcos fijos para la versión de Hoja Oculta con o sin junta Central;
• Marcos fijos con clip exterior en forma de aba de rematedirecto de 25 mm o 45 mm para el mercado francés;
• Marcos fijos con clip exterior e interior para la aplicación de remates de 30, 50 o 80 mm para el mercado francés;
• Marco fijo parala unión al sistema de corredera con rotura térmica CW.
Hojas
• Sección de 78 mm con triple cámara;
• Con rotura térmica obtenida a través de varillas de poliamida tipo omega de 18 mm o 24 mm;
• Hojas para doble escuadra de rápido apriete y escuadros de aliniamiento para montaje en englete.
• Perfil Inversor con refuerzo para una mejor aplicación del mismo.
Dimensiones
• Dimensiones mínimas – máximas por hoja: 391 mm – 1640 mm (L); 520 mm – 2840 mm (H);
• Peso máximo para ventanas y puertas balconeras con oscilo batiente hasta 130 kg;
• Peso máximo para puertas de entrada hasta 160 kg;
• Posibilidades de apertura: fijo, batiente interior 1 o 2 hojas con o sin oscilo-batiente, batiente exterior, basculante, plegable y oscilo-paralela;
• Solución de perfil para puertas de entrada, apertura interior y exterior para Personas con Mobilidad Reducida;
• Vidrio doble o triple de 20 mm a 55 mm;
• Vidrio doble o triple de 24 mm a 30 mm para hoja oculta. Vidrio interior hasta 8 mm para la Hoja Oculta Ventilada;
• Tres tipos de Herrajes especiales para Canal 16 con una afinación tridimensional rapido y fácil de montar, con un tratamiento superficial del alta calidad: Herrajees UniJet C, UniJet D y UniJet Hoja Oculta;
• UniJet C proporciona un aplicación rápida, segura y eficiente;
• UniJet D proporciona diseño en lineas contemporáneas;
• UniJet Hoja Oculta la bisagras no están a la vista, proporcionando una mayor distinción de lineas a la carpinteria;
• Estanqueidad se asegura a traves de Juntas de EPDM (interior y central);
• Estanqueidad en la Hoja Oculta Canal 16 se asegura a través de juntas EPDM (exterior e interior , con la opción de utilizar también la central.
Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1:2006+A1:2011 para efectos del Marcado CE.
Sistema de batiente con canal europeo, con rotura térmica obtenida por inserción de varillas isolantes de poliamida tipo ómega con 39 mm, reforzadas con 25% de fibra de vidrio y junta central en EPDM.
Las secciones de marco y hoja son de 75 mm y de 83 mm respectivamente, con un espesor medio de los perfiles de aluminio de 1.5 mm en ventanas y 1.7 mm en puertas.
Este sistema presenta también el llamado «Módulo Tradición», con secciónes de marco y hoja de 102 mm y 83 mm respectivamente.
Hay posibilidades de hoja recta o curva.
Posibilidades de apertura:
• Apertura interior: batente, oscilo-batiente, plegable, oscilo-paralela.
• Apertura exterior: batente, proyectante-deslizante, Pivotante.
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.
Características del sistema
Sistema de batiente con rotura térmica de hoja oculta con elevadas prestaciones acústicas y térmicas.
El sistema AKi Hoja Oculta posibilita la ejecución de 3 versiones de carpintería:
• Hoja Oculta 1D (solo para 1 hoja batiente);
• Hoja Oculta 2D;
• Hoja Oculta 3D.
El sietema de Hoja Oculta AKi permite la aplicación de vidrios dobles o triples de alto rendimiento con grandes resultados térmico y acústico.
Perfiles de alumínio
• Los perfiles de alumínio son extrudidos con aleación 6060 para arquitectura de acuerdo con la norma NP EN 12020-02;
• Rotura térmica obtenida por inserción de varetas isolantes de poliamida tipo ómega de 39 mm y 18 mm, reforzadas con 25% de fibra de vidro;
• Espesura média de los perfiles de alumínio de 1.7 mm.
Marcos
•Sección de los Marcos de 75 mm o 99.5 mm con triple cámara;
•Marcos con escuadras dobles para montage a media escuadria;
•Marcos tradicionales para mercado interno;
•Marcos con clip exterior e aba de remate directa de 25 mm o 45 mm;
•Marcos con clip exterior e interior para aplicación de remate de 30 mm, 50 mm o 80 mm.
Hojas
• Sección Hoja de 71.6 mm con triple cámara;
• Cámara para vidrio doble ou triple de 24 mm a 34 mm;
• Hojas con escuadras dobles para montaje a media escuadria;
• Perfiles junquillo en alumínio de linea recta ou de linea curva;
• Perfil inversor de linea recta.
Dimensiones y maniobrabilidad
• Dimensions mínimas – máximas de hoja: 457 mm – 1700 mm (L); 600 mm – 3000 mm (H);
• Peso máximo para ventanas o puertas de entradda con oscilo-batente hasta 130 kg;
• Posibilidades de aperturas: fijo, batiente interior 1 o 2 hojas con oscilo-batiente o basculante;
• Estanqueidad asegurada a través de juntas triples en EPDM con junta central termo-isolante de bi-material;
Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.
Características del sistema
Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.
El sistema APi posibilita la ejecución de 3 versiones de carpinteria:
• Linea recta;
• Linea curva;
• Linea oval.
El sistema APi permite la aplicación de vidrios dobles u triples de alto rendimiento por forma a responder a los requisitos de aislamento térmico y acústico.
Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto llamado por ThermoProfile, el Sistema APi proporciona elevadas prestaciones de confor y de economia energetica.
Perfiles de aluminio
• Los perfiles de aluminio son extruidos en alleación de aluminio 6060 para arquitectura de acuerdo com la norma NP EN 12020-02.
• Rotura térmica obtenida por inserción de varillas aislantes de políamida tipo ómega de 39 mm reforzadas con 25% de fibra de vidrio.
• Espessor medio de los perfiles de aluminio de 1.7 mm.
Marcos
• Profundidad de los marcos de 85 mm con triple camara;
• Perfiles con rotura térmica con varillas de políamida tipo ómega de 39 mm;
• Marcos com doble escuadra de rápido apriete y escuadras de alineamiento para montaje a englete;
• Travesaños con doble unión para un apriete más eficaz;
• Marcos rústicos;
• Marcos con enganche exterior y interior para aplicación de solape de 30, 50 u 80 mm;
Hojas
• Profundidad de las hojas de 93 mm con triple camara;
• Hojas con rotura térmica con varillas de poliamida tipo ómega de 39mm;
• Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje a englete;
• Perfil inversor con agujero para una mejor aplicación del tope inversor.
Dimensionamiento y maniobrabilidad
• Dimensiones mínimas – máximas de hoja: 457 mm – 1700 mm (L); 457 mm – 3000 mm (H);
• Peso máximo para ventanas u puertas de paso con oscilobatiente hasta 170 Kg;
• Peso máximo para puertas de entrada hasta 170 Kg/hoja;
• Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y oscilo-paralela;
• Solución de perfil para puertas peatonales u de paso de apertura interior u exterior según norma PMR (personas con mobilidad reducida);
• Acristalamiento para vidrio doble u triple desde 24 mm hasta 70 mm;
• Estanqueidad asegurada mientras doble juntas en EPDM (interior y central), com junta central termo aislante de bimaterial.
Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.
Características del sistema
Sistema de rotura térmica con elevadas prestaciones térmicas y acústicas.
Concebido con cámara de 16 mm para la aplicación de herrajes especiales con afinación tridimensional, para una mayor eficacia en soluciones, montaje y seguridad.
Posibilita la ejecución de 3 tipor de carpinteria:
• Linea recta;
• Linea curva;
• Linea oval.
Permite la aplicación de vidrios dobles y triplas con un alto rendimiento en la exigencias de aislamiento térmico y acústico según directiva nº 2010/31/EU.
Con la aplicación del denominado ThermoProfile, alcanza mayores prestaciones satisfaciendo los requisitos del Decreto Ley nº 194/2015 y de Puertas 379-A/2015.
Perfiles de alumínio
• Extruidos en la aleacción 60606 para arquitectura según norma NP EN 12020-02.
• Perfiles con rotura de puente térmico obtenida por la aplicación de varetas aislantes de poliamida tipo omega de 39 mm, reforzadas con un 25% de fibra de vidrio.
• Espesura media de los perfiles 1,7 mm.
Marcos
• Marcos fijos de 85 mm con triple cámara;
• Perfiles con rotura térmica con varilla de poliamida tipo omega de 39 mm;
• Marcos con doble escuadra de rápida aplicación y apriete, con escuadras de aliniamiento para corte en englete;
• Travesaños con doble unión para ser más eficaz;
• Marcos tradicionales para el mercado portugués;
• Marcos fijos con el clip exterior en aba para remate directo de 25 mm o 45 mm adaptados al mercado francés;
• Marcos fijos con clip exterior e interior para la aplicación de un remate de 30, 50 ó 80 mm para el mercado francés.
Hojas
• Hojas de 93 mm con triple cámará;
• Con rotura de punete térmico aplicando poliamidas de varilla tipo omega de 39 mm;
• Con doble escuadra de rápida colocaión y apriete, así como escuadras de alineamiento para el montaje en englete;
• Perfil Inversor con portatornillos para una mejor aplicación del tope.
Dimensiones y maniobra
• Dimensiones mínimas – máximas por hoja: 491 mm – 1640 mm (L); 520 mm – 2840 mm (H);
• Peso máximo para ventanas o puertas balconeras con oscilo-batiente hasta 130 Kg;
• Peso máximo para puertas de entrada hasta 160 Kg/hoja;
• Posibilidades de apertura: fijo, batente interior 1 o 2 hojas con o sin oscilo-batiente, batiente exterior, basculante, plegable y oscilo-paralela;
• Solucion de perfil para puertas peatonales o de entrada de apertura interior o exterior segun norma PMR (personas con mobilidad reducida);
• Vidrio doble o triple de 24 mm a 70 mm para el sistema APi Canal 16;
• Tres tipos de herrajes especiales para canal de 16 con una afinación tridimensional rápida y cómoda y com un tratamiento superficial de alta calidad: Herraje UniJet C, UniJet D y UniJet CC Oculta;
• La harmonía en el herraje UniJet C proporciona una aplicación rápida, segura y eficiente en el Sistema APi Canal 16;
• La harmonía en el herraje UniJet D, proporciona una elegância suprema aliada a lineas contemporâneas de los perfiles de alumínio;
• La invisibilidad del herraje Oculto UniJet CC hace que la ventana sea más minimalista en sus lineas;
• Estanqueidad asegurada a través de juntas en EPDM (exterior y interior com la opcion de central) para el sistema APi Canal 16 , con junta central termo-isolante de bi-material.
Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (TT) de acuerdo con la norma de producto EN 14351-1:2006+A1:2011 para efectos del Marcação CE.
Sin rotura de puente térmico
Sistema de batiente tradicional en que lo marco y hoja tienen 40 mm de sección, con un espesor medio de los perfiles de aluminio de 1,4 mm.
Incluye también algunas posibilidades de concepción de mallorquinas abisagradas.
Posibilidades de apertura:
• Apertura interior: batiente.
• Apertura exterior: batiente, proyectante-deslizante, pivotante.
Acabados:
• Lacado colores;
• Lacado madera;
• Anodizado.

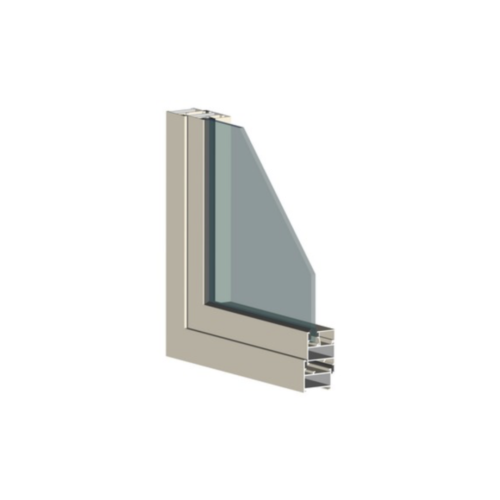

Sistema de batiente con canal europeo y junta central en EPDM.
Las secciones del marco y hoja son de 40 mm y de 47 mm respectivamente, con un espesor medio de los perfiles de aluminio de 1.5 mm.
Este sistema presenta también el llamado «Módulo Tradición», en que las secciónes de marco y hoja son de 79 mm y 47 mm respectivamente.
Posibilidades de apertura:
– Apertura interior.
– Apertura exterior.
– Oscilo-batiente.
– Oscilo-paralela.
– Proyectante-deslizante.
– Pivotante.
– Plegable.
Acabados:
– Lacado colores
– Lacado imitación madera
– Anodizado

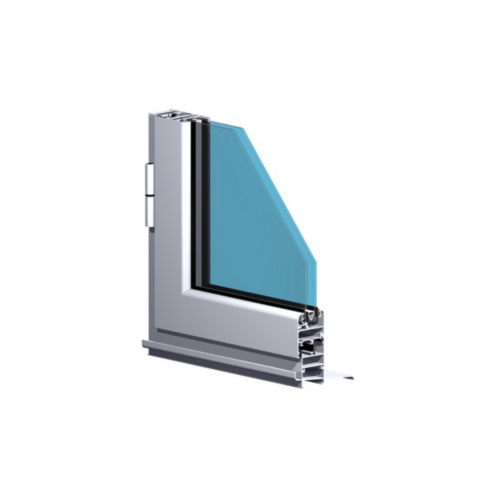

Sistema de batiente con canal europeo y junta central en EPDM.
Las secciones del marco y hoja son de 45 mm y de 53 mm respectivamente, con un espesor medio de los perfiles de aluminio de 1.5 mm en ventanas y 1,7 mm en puertas.
Este sistema presenta también el llamado «Módulo Tradición», en que las secciónes de marco y hoja son de 79 mm y 47 mm respectivamente.
Hay posibilidades de hoja recta, curvada u oval.
Posibilidades de apertura:
• Apertura interior: batiente, oscilo-batiente, armonio, oscilo-paralela.
• Apertura exterior: batiente, proyectante-deslizante, pivotante.
Acabamentos:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.

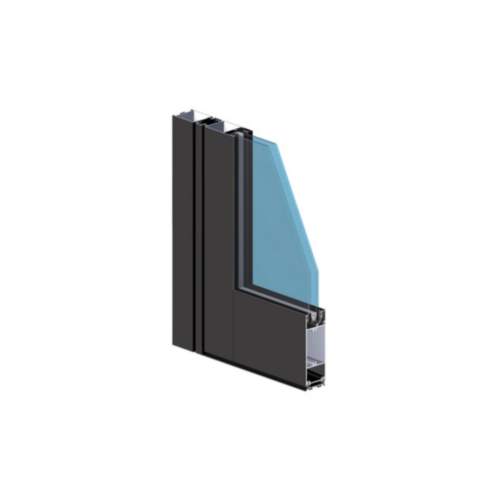

Sistema de puerta para locales comerciales, bancos y edificios.
Las secciones del marco y hoja son de 45 mm y de 53 mm respectivamente, con un espesor medio de los perfiles de aluminio de 2 mm.
Este nuevo sistema presenta el marco y hoja coplanarios, que se acompañan con las bisagras exteriores de dos y tres palas con gran resistencia, probadas hasta un millón de ciclos de abertura.
Este sistema se complementa con perfiles del cierre al piso, travesaños, etc. Siendo la facilidad del montaje uno de sus principales características.
Posibilidades de apertura:
• Apertura interior.
• Apertura exterior.
• Vaivén.
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.

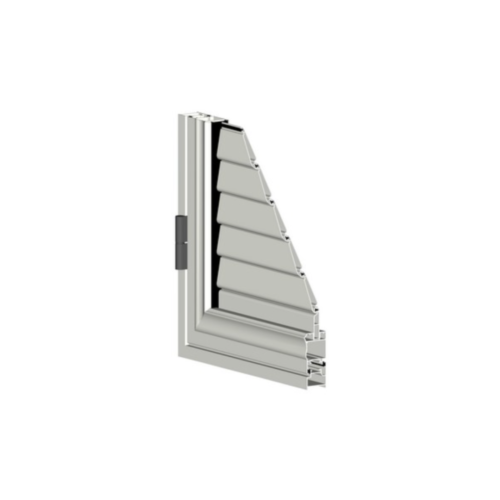

Mallorquinas
Sistema con contraventana, que ofrece la posibilidad de dos tipos de lamas:
• Lamas fijas;
• Lamas móviles.
Las lamas orientables permiten una total regulación, existiendo por tanto, un control de la luminosidad del interior.
Las secciones del marco y hoja son respectivamente de 47 mm y de 40 mm, con un espesor medio de los perfiles de aluminio de 1.5 mm.
El nuevo sistema proporciona una gran rapidez de ejecución, tal como e portador de una cámara especial no europea. No utiliza inversor dada la fisonomía de la hoja, utilizando apenas uno pequeño perfil de batiente.
Posibilidades de apertura:
• Abisagrada: 1, 2, 3 y 4 hojas.
• Corredera: 1 y 2 hojas
• Plegable
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.
Sistema de mallorquina abisagrada que ofrece la posibilidad de dos tipos de lamas:
• Lamas fijas;
• Lamas móviles.
Las lamas orientables permiten una total regulación, existiendo por tanto, un controle de la luminosidad del interior.
Las secciones del marco y hoja son de 40 mm, con un espesor medio de los perfiles de aluminio de 1.5 mm.
Posibilidades de apertura:
• Abisagrada: 1, 2, 3 y 4 hojas.
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.
